Cómo saber el calibre de un cable

El calibre de un cable eléctrico se refiere al grosor del conductor y es una medida importante para determinar su capacidad de conducción de corriente eléctrica. Conocer el calibre correcto de un cable es fundamental para asegurar una instalación eléctrica segura y eficiente.

En este artículo, exploraremos en detalle el concepto de calibre de cables eléctricos, los diferentes tipos de cables, los factores a considerar al elegir el calibre adecuado, las tablas de calibres y equivalencias, el cálculo del calibre de un cable y otras consideraciones adicionales.

Cables eléctricos y su relación con el calibre

Tipos de cables eléctricos

Existen diversas categorías y tipos de cables eléctricos, cada uno con características específicas y usos particulares. Estos incluyen cables de cobre, cables de aluminio, cables recubiertos, cables apantallados, entre otros. A continuación, describiremos brevemente algunas de las categorías más comunes:

• Cables de cobre: son los más utilizados en instalaciones eléctricas debido a su alta conductividad y resistencia a la corrosión. Son ideales para aplicaciones domésticas y comerciales.
• Cables de aluminio: son una alternativa más económica al cobre, aunque tienen una menor conductividad. Se utilizan principalmente en aplicaciones de transmisión de energía a largas distancias.
• Cables recubiertos: tienen una capa aislante que los protege de agentes externos, como la humedad o la radiación ultravioleta. Son ideales para instalaciones en exteriores.
• Cables apantallados: cuentan con una capa protectora adicional que minimiza las interferencias electromagnéticas y la pérdida de señal. Se utilizan en aplicaciones sensibles, como sistemas de comunicación o instrumentación.

Factores a considerar al elegir el calibre de un cable

Para determinar el calibre adecuado de un cable eléctrico, es necesario tener en cuenta varios factores. Estos incluyen el amperaje requerido, la longitud del cable, la temperatura de operación y las normativas y regulaciones aplicables. A continuación, exploraremos cada uno de estos factores en detalle:

• Amperaje requerido: El amperaje necesario está determinado por la cantidad de corriente que los dispositivos eléctricos conectados al cable requerirán para su funcionamiento óptimo. Es importante calcular con precisión el amperaje para evitar sobrecargas y garantizar un rendimiento seguro y eficiente.
• Longitud del cable: La longitud del cable afecta la resistencia eléctrica y puede influir en la caída de voltaje a medida que aumenta la distancia recorrida. Es esencial tener en cuenta la longitud total del cable para seleccionar el calibre adecuado y garantizar un suministro de energía eficiente.
• Temperatura de operación: La temperatura a la que estará expuesto el cable también puede afectar su rendimiento. Algunos cables tienen clasificaciones de temperatura específicas y deben seleccionarse teniendo en cuenta la temperatura ambiente y la temperatura máxima de operación.
• Normativas y regulaciones: Además de los factores técnicos, también es crucial considerar las normativas y regulaciones locales que pueden aplicarse a la instalación eléctrica. Cumplir con las normas de seguridad y calidad es esencial para evitar riesgos y garantizar la conformidad con los estándares.

Cómo saber el nombre de un rfc

Tablas de calibres y equivalencias

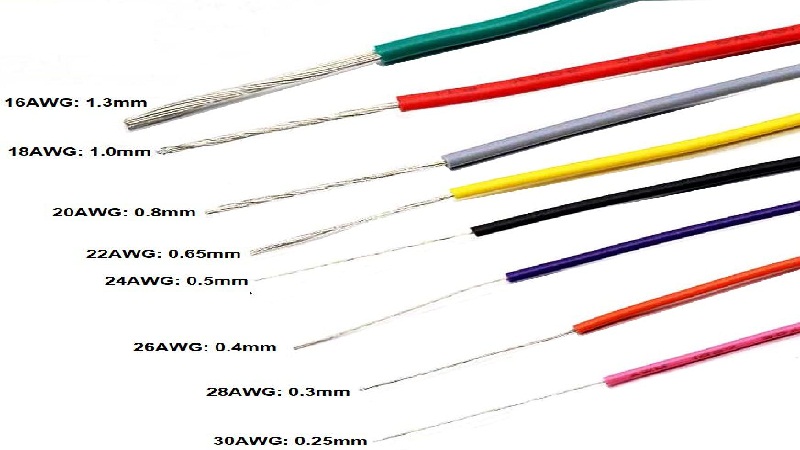

Para facilitar la selección del calibre adecuado de un cable eléctrico, existen tablas de calibres estándar que proporcionan información sobre los diferentes tamaños de cables disponibles. Algunas de las tablas más utilizadas son el American Wire Gauge (AWG), el MCM (Circulares Mil) y mm2 (Milímetros Cuadrados).

Estas tablas incluyen información sobre el diámetro, la resistencia y la capacidad de corriente de cada calibre. Para determinar el calibre correcto en función del amperaje y longitud del cable, simplemente localice el amperaje requerido y la longitud en la tabla correspondiente y elija el calibre recomendado.

Cálculo del calibre de un cable eléctrico

Cómo calcular el amperaje necesario

El cálculo del amperaje necesario implica determinar la cantidad de corriente que los dispositivos eléctricos conectados al cable requerirán. Para ello, se deben seguir los siguientes pasos:

1. Identificar todos los dispositivos eléctricos que estarán conectados al cable.
2. Consultar las especificaciones técnicas de cada dispositivo para obtener su consumo de corriente en amperios (A).
3. Sumar los consumos de corriente de todos los dispositivos para obtener el amperaje total requerido.

Es importante tener en cuenta que algunos dispositivos pueden tener un consumo de corriente inicial más alto al encenderse, por lo que se debe considerar este pico de corriente en el cálculo. Además, es aconsejable dejar un margen de seguridad al elegir el calibre del cable para permitir futuras expansiones o cambios en la carga eléctrica.

Cómo calcular la longitud del cable

Para determinar la longitud total del cable necesario en una instalación, se deben tomar en cuenta diversos factores:

Cómo saber de cuántas toneladas es un aire acondicionado

• Recorridos: Se debe medir la distancia física a la que se extenderá el cable, teniendo en cuenta cualquier curva o desvío en el recorrido.
• Conexiones: Si el cable debe conectar dispositivos ubicados en diferentes puntos, se debe considerar la longitud necesaria para las conexiones y los empalmes.

Obtener una medida precisa de la longitud total del cable es fundamental para seleccionar el calibre adecuado y garantizar una instalación eficiente.

Cómo determinar la temperatura de operación

La temperatura de operación es un factor importante al elegir el calibre de un cable, ya que algunos cables tienen límites de temperatura específicos. Para determinar la temperatura de operación en un entorno determinado, se pueden utilizar diversos métodos, entre ellos:

• Termómetros: Utilizar termómetros para medir la temperatura ambiente.
• Sensores de temperatura: Algunos cables pueden contar con sensores o indicadores de temperatura incorporados que proporcionan lecturas precisas.
• Normas y especificaciones técnicas: Consultar las especificaciones técnicas del cable para conocer su clasificación de temperatura y asegurarse de que sea compatible con el entorno de operación.

Es importante seleccionar un calibre que no supere la temperatura máxima de operación del cable, ya que esto podría comprometer su rendimiento y seguridad.

Cómo utilizar las tablas de calibres y equivalencias

Las tablas de calibres y equivalencias son una herramienta útil para seleccionar el calibre adecuado de un cable eléctrico. Para utilizar estas tablas, siga los siguientes pasos:

1. Identificar el amperaje requerido y la longitud del cable.
2. Consultar la tabla de calibres y equivalencias correspondiente (AWG, MCM o mm2) y localizar el amperaje y la longitud en la tabla.
3. Seleccionar el calibre recomendado para la combinación de amperaje y longitud especificada.

Es importante tener en cuenta que las tablas proporcionan calibres recomendados, por lo que se puede optar por un calibre cercano si no se encuentra el recomendado exacto. Además, siempre es recomendable dejar un margen de seguridad y considerar las condiciones específicas de la instalación.

Cómo saber si mi luz es 110 o 220

Consideraciones adicionales al elegir el calibre de un cable eléctrico

Protección contra sobrecargas y cortocircuitos

La protección contra sobrecargas y cortocircuitos es un aspecto fundamental en cualquier instalación eléctrica. La selección adecuada del calibre del cable puede contribuir a garantizar una protección efectiva. Al elegir el calibre, es importante asegurarse de que sea capaz de soportar la corriente máxima esperada sin sobrecalentarse ni dañarse.

Además, se pueden utilizar dispositivos de protección, como disyuntores, fusibles y relés, para prevenir posibles daños causados por sobrecargas y cortocircuitos.

Consideraciones de eficiencia energética

La elección del calibre adecuado del cable también puede tener un impacto en la eficiencia energética de una instalación. Utilizar cables de menor calibre, siempre y cuando sea seguro y cumpla con los requisitos de corriente, puede reducir las pérdidas de energía debido a la resistencia del cable.

Sin embargo, es importante equilibrar la eficiencia energética con la capacidad de corriente necesaria para evitar problemas de rendimiento y seguridad.

Cómo saber mi zona avon

Normativas y regulaciones

Es crucial cumplir con las normativas y regulaciones aplicables al elegir el calibre de un cable eléctrico. Esto garantiza que la instalación sea segura y cumpla con los estándares de calidad. Las normativas pueden variar según el país o la región, por lo que es importante consultar las regulaciones locales y asegurarse de seguir todas las pautas establecidas.

Conclusiones

Seleccionar el calibre adecuado de un cable eléctrico es esencial para garantizar una instalación eléctrica segura y eficiente. La elección del calibre correcto depende de varios factores, como el amperaje requerido, la longitud del cable, la temperatura de operación y las normativas aplicables.

Utilizar tablas de calibres y equivalencias, realizar cálculos precisos y considerar las consideraciones adicionales, como la protección contra sobrecargas y cortocircuitos y la eficiencia energética, contribuirá a una instalación eléctrica exitosa. Recuerda siempre consultar las normativas y regulaciones locales y seguir buenas prácticas de seguridad.
